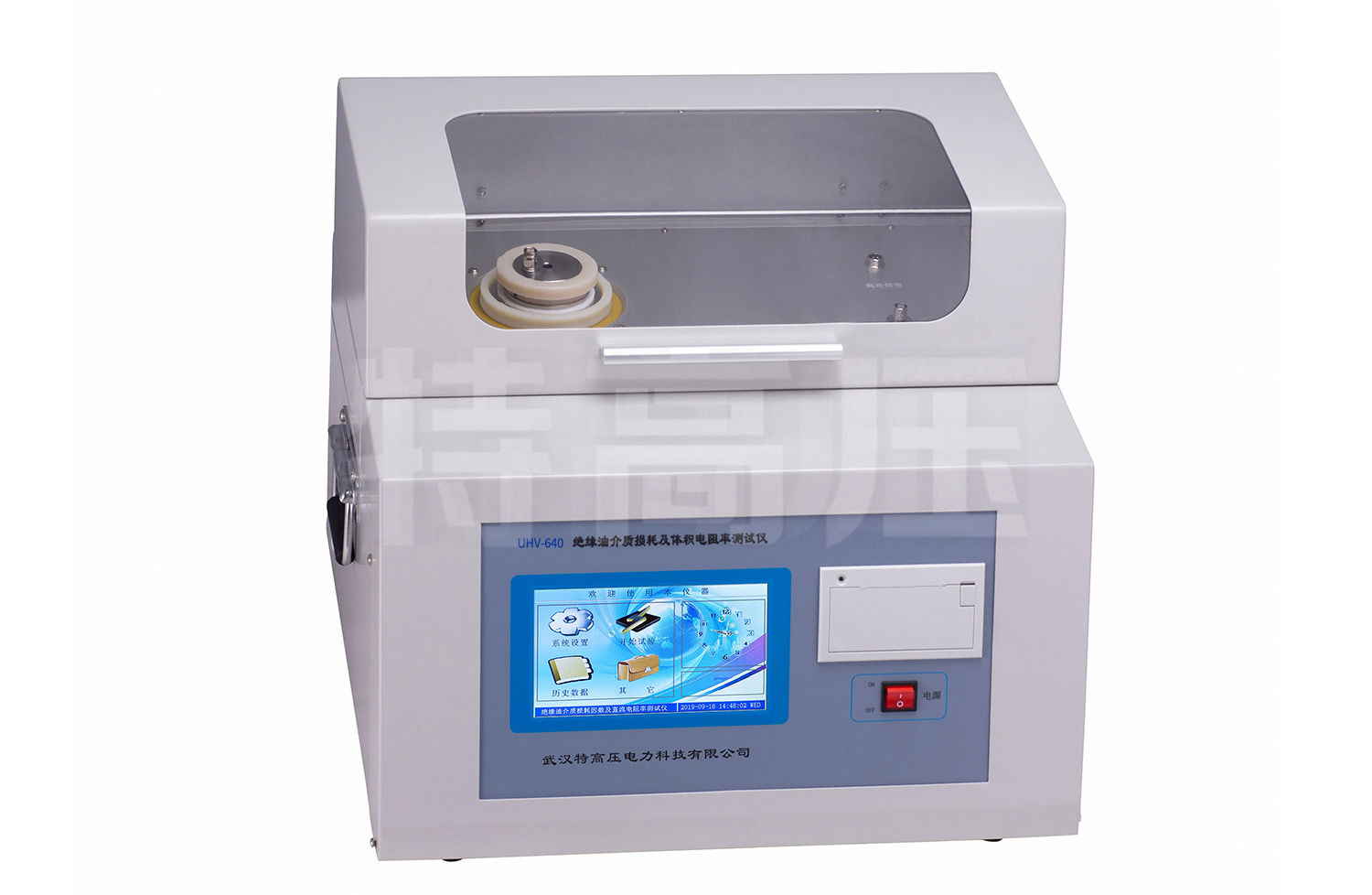

绝缘油介质损耗因数，通常用tanδ表示，其值微小（优良油品通常在0.001-0.005量级），但对油中极性杂质、老化产物、微水含量等极为敏感。即使油样的击穿电压仍然合格，介质损耗因数的显著升高也可能预示着油质已开始劣化，绝缘性能正在下降。因此，依据国家标准（如GB/T 5654、IEC 60247），使用高精度的介质损耗测试仪定期检测tanδ，已成为判断变压器等充油设备内部绝缘系统健康状况的重要依据。武汉特高压电力科技有限公司（以下简称“武汉特高压"）的该系列测试仪，采用经典的西林电桥原理或现代数字化矢量测量技术，致力于实现微小损耗角的高稳定性、高重复性测量。
一、 测量原理与技术实现
绝缘油介质损耗测试仪的核心任务是准确测量施加在标准油杯（测试池）两端电压与流过油样电流之间的相位差（损耗角δ）。其主流技术路径包括：
自动平衡电桥原理：仪器内部集成精密的标准电容器和电阻网络，构成一个高压西林电桥。通过自动调节电桥的平衡参数（如并联电阻），使检测回路的信号归零，从而计算出油样的电容值和介质损耗因数tanδ。这种方式测量稳定，抗干扰能力较强。
数字化矢量测量原理：采用高精度、高稳定性的正弦波高压源，同时高速同步采集施加在油杯上的电压信号和流过油样的电流信号。通过先进的数字信号处理算法，直接计算出两个信号之间的相位差和幅值比，进而得到tanδ和相对介电常数εr。这种方式测量速度快，易于集成更多功能。
无论采用何种原理，设备均需确保：
稳定的高压测试电源：提供频率可选（通常为工频50Hz或40-70Hz可调）、幅值稳定、失真度低的正弦波测试电压，这是准确测量相位差的基础。
高精度标准测试油杯：油杯采用三电极系统（高压电极、测量电极、保护电极），以消除表面泄漏电流对测量的影响。电极由惰性金属材料精密加工而成，间距固定，并具有良好的屏蔽。
精密的信号检测与处理单元：这是仪器的“大脑"，负责微弱信号的放大、滤波、采集与计算，其自身的温漂、时漂和噪声水平直接决定了仪器在低损耗测量时的下限与稳定性。
二、 核心性能与功能特点
高分辨率与宽量程：设备能够分辨出极小变化的tanδ值（如0.0001量级的变化），测量范围覆盖从新油的低损耗值到严重老化油品的高损耗值。同时能准确测量油样的电容值，辅助判断油品是否被其他介质污染。
温度控制与测量：介质损耗因数对温度非常敏感。型号会集成温控油浴或帕尔贴温控系统，使油样在测试过程中保持恒温（如90°C，这是标准测试温度之一）。内置高精度温度传感器，实时监测并参与计算，确保测量结果是在明确温度条件下的值，便于不同时间、不同批次油样的比对。
全自动测量与智能判断：用户设置好测试温度、电压、频率等参数后，仪器可自动完成升温（若具备温控）、平衡、测量、计算和显示/存储全过程。部分型号能根据测量结果，参照内置的注意值或警示值，给出油品状态的初步提示（如“正常"、“注意"、“异常"）。
强大的抗干扰与自检功能：采用多重屏蔽、隔离和数字滤波技术，抑制现场工频电磁干扰和空间干扰。仪器通常具备开路、短路等自检功能，方便用户快速判断测试回路是否正常。
数据管理与人机交互：配备大尺寸液晶屏，实时显示测试电压、电流、频率、温度、tanδ、电容值、测试时间等全部信息。可存储大量历史测试数据，并可通过USB接口导出，配套的上位机软件支持数据管理、趋势图表绘制和标准报告生成。
三、 测试流程与注意事项
标准测试流程一般包括：油杯的清洗与干燥、油样的正确取样与注入、设置仪器参数、启动测试、记录结果。为确保测量准确，需特别注意：
油杯的洁净度：残留的旧油或污染物是引入测量误差的主要来源，必须严格按照规程清洗。
油样的代表性与处理：油样应能代表设备内部油的整体状态，取样后若不能立即测试，需密封避光保存。测试前有时需对油样进行脱气处理，以减少气泡对测量结果的影响。
环境控制：测试环境应保持清洁、干燥，避免强电磁场和剧烈温度波动。
四、 应用价值与数据分析意义
介质损耗测试仪提供的tanδ数据，其核心价值在于“预警"和“趋势分析"：
早期预警绝缘劣化：在油品击穿电压尚未明显下降前，tanδ的升高往往能更早地提示油中已产生了可溶性的老化产物（如酸值升高、胶质增多）或水分含量增加。
评估油品净化效果：对比过滤、脱色、再生处理前后油样的tanδ值，可以客观评价净化工艺的有效性。
监测设备内部故障：若同一设备历次取油测试，tanδ呈现持续上升趋势，可能暗示设备内部存在局部过热、电弧放电等故障，促使绝缘材料加速老化。
新油验收与质量控制：确保新购入的绝缘油其介质损耗因数符合技术协议要求，从源头上保障设备绝缘水平。
五、 技术支持与服务配套
鉴于介质损耗测试是一项精密的实验室分析工作，武汉特高压通常提供以下支持以保障测量质量：
操作与维护专项培训：重点培训油杯的清洗保养规程、标准测试步骤、影响因素分析和日常仪器维护要点。
计量与校准服务：提供仪器及配套标准电容的周期性校准服务或指引，确保测量系统的准确性和溯源性。
耗材与备件供应：保障测试油杯、密封件、加热元件等关键耗材与备件的供应。
技术咨询：为用户在结果分析、异常数据判读方面提供技术参考意见。
结语
绝缘油介质损耗测试仪是深入洞察油品“内在健康"的精密眼睛。它不满足于判断油能否“扛住"高压，而是致力于揭示油在电场下的“能量损耗"状态，从而更细腻地评估其老化与污染程度。在选择此类仪器时，其测量的稳定性、重复性、温度控制的精确性以及对标准测试方法的符合程度，是比单一参数指标更重要的考量因素。武汉特高压电力科技有限公司的该系列产品，通过精密的测量系统和自动化的操作流程，致力于为用户提供可靠、便捷的油品老化状态评估工具。对于致力于实施变压器状态检修和精益化油务管理的单位而言，将介质损耗因数纳入常规监测项目，并配备专业的测试仪器，意味着在设备绝缘寿命管理上拥有了更超前的预见性和更科学的决策依据。
