在电力设备的预防性试验体系中，直流耐压及泄漏电流试验占据着基础而重要的地位。与交流耐压不同，直流高压施加于绝缘介质时，其电压分布由电阻决定，能更有效地发现绝缘受潮、脏污、贯穿性缺陷等问题。更重要的是，在直流电压下，通过测量微安级甚至更小的泄漏电流及其随电压、时间的变化趋势，可以灵敏地反映绝缘内部的极化过程、吸收特性以及是否存在局部集中缺陷。因此，一个理想的直流高压试验环境，不仅要求电压足够高，更要求这个高压是高度稳定、纹波微小、可精确调节的“稳态"场，以便能够清晰地“读取"绝缘介质在此特定电场下的“响应信号"——即泄漏电流。当供电公司试验班、电缆运维单位、电气安装公司探寻“直流高压发生器哪个牌子好"时，他们寻找的正是一台能够构筑起这种纯净、稳定、可靠直流高压“考场"的核心设备。武汉特高压电力科技有限公司的直流高压发生器，正是基于现代高频电力电子技术，为满足这一对电压质量和测量精度都有明确要求的经典试验场景而精心设计。

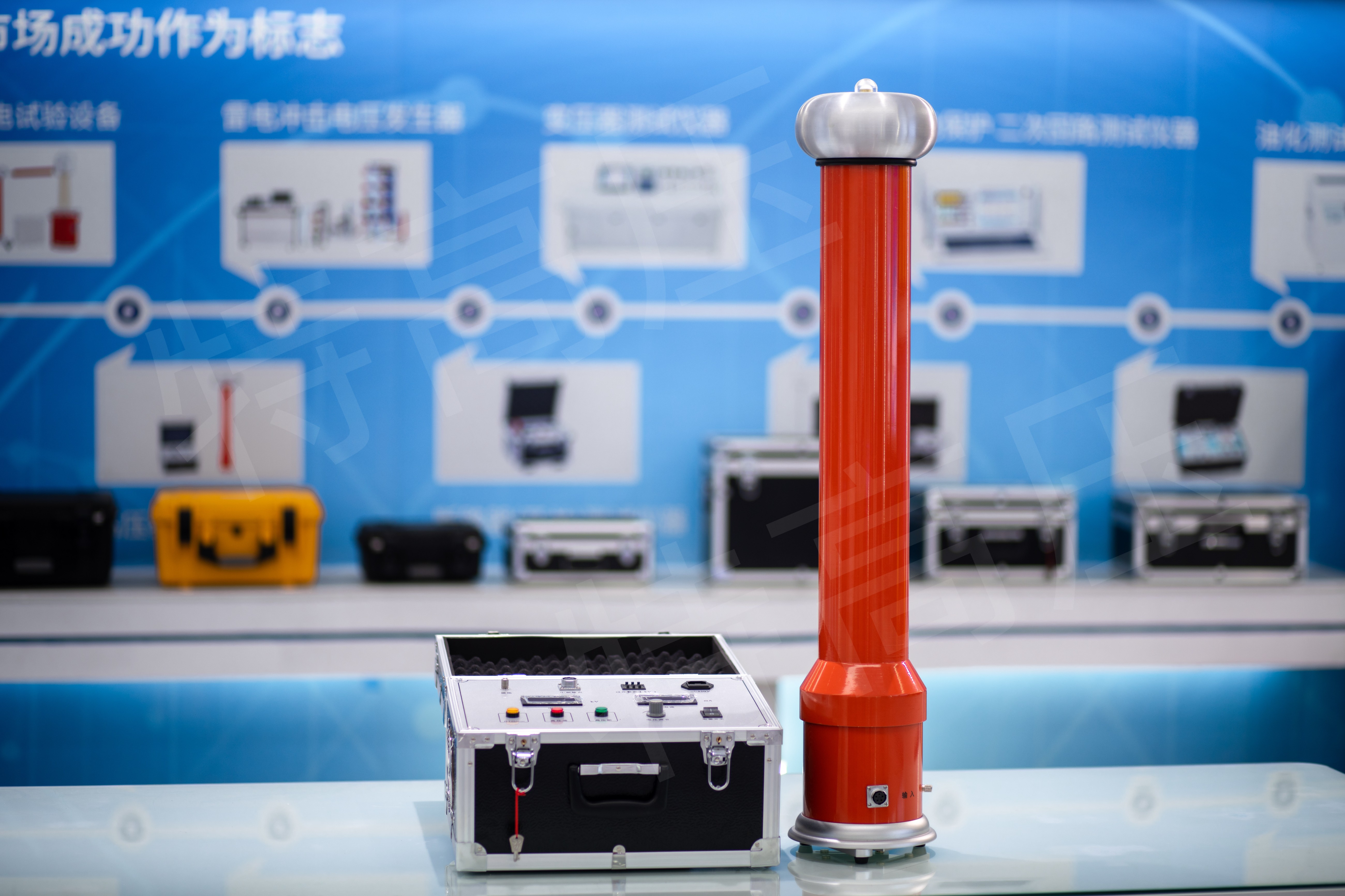

武汉特高压的直流高压发生器，其技术核心在于实现直流高压的“稳、准、净"，并为微电流测量提供可靠保障。
1. 高频逆变与倍压整流技术：
仪器摒弃了传统笨重的工频试验变压器和硅堆整流方式，采用优良的高频PWM（脉宽调制）技术。
过程：输入的工频交流电经整流滤波后，变为平滑直流，再由高频IGBT逆变桥逆变为频率为数十kHz的高频交流方波。
升压与整流：此高频方波经高频变压器升压后，送入由高压硅堆和倍压电容器组成的多级倍压整流电路，最终输出纹波系数极小（通常<1%）、电压调节平滑的直流高压。
优势：这种结构使得设备体积和重量大幅减小，便于现场搬运；同时，高频技术带来了更快的电压调节响应和更好的稳压性能。
2. 数字化闭环稳压与精确调压：
闭环控制：输出电压通过高压分压电阻采样反馈给控制单元。控制单元采用数字PID（比例-积分-微分）闭环控制算法，实时比较设定值与实际值，动态调整PWM的占空比，确保输出电压不受电网电压波动或负载轻微变化的影响，保持高度稳定。
精细调节：通过控制面板的旋钮或按键，可以以0.1kV甚至更小的步长精确设定输出电压，升压过程平稳，无过冲。
3. 高精度泄漏电流测量系统：
全屏蔽微安表：仪器采用金属外壳全屏蔽设计的数显微安表，有效防止外部电磁干扰影响微电流测量。电流测量范围通常覆盖0-2000μA，分辨率可达0.1μA。
多重保护与安全设计：微安表输入端设有放电管和过流保护电路，防止试品击穿时的大电流冲击。部分型号采用低压侧测量（通过采样电阻）或安全区显示技术，确保操作人员读取数据时的安全。
计时与记录：具备试验计时功能，并可记录及存储各电压阶梯下的泄漏电流值，方便后续分析与出具报告。
4. 完备的保护功能：
集成过电压保护、过电流保护、零位启动保护、接地保护、放电报警等。一旦出现试品闪络、击穿或系统异常，保护电路会迅速动作，切断高压输出，并通过声光报警提示，保障试品与设备安全。
通过施加稳定、阶梯上升的直流高压，并精密监测泄漏电流的变化，有效评估了电缆线路的绝缘状况。
案例：某市供电公司配电运检室——某重要用户10kV YJV22-8.7/15kV 3×240mm²电缆，长度约800米，年度预防性试验
按DL/T 596规程，对该电缆进行直流耐压试验，试验电压为4倍U0（即4×8.7kV≈35kV），并测量泄漏电流。试验班组使用武汉特高压的ZGF-60kV/2mA直流高压发生器。
现场安全措施与接线：
办理工作票，确认电缆两端已停电、验电、挂接地线并充分放电。
在电缆一端，将直流高压发生器的高压输出线接至被试相（A相）导体，非被试相（B、C相）及电缆金属屏蔽层、铠装层短路并可靠接地。电缆另一端三相短路接地并悬挂警示牌。
将微安表串入高压回路（或使用仪器内置微安表功能），控制箱及仪器本体可靠接地。
初始检查与空载升压：
确认接线无误后，开启电源。首先在不接负载的情况下，将电压缓慢升至5kV，检查仪器工作是否正常，各仪表显示是否稳定，确认高压输出无异常。
分阶段升压与泄漏电流记录：
正式开始试验。以约2kV/s的速度平稳升压，分别在10kV、20kV、30kV、35kV四个电压点停留1分钟，并读取、记录每个电压点稳定后的泄漏电流值（I1）。
在35kV（全压） 下，开始计时，持续 15分钟。期间，每分钟记录一次泄漏电流值（I2， I3， …， I16）。试验人员观察到：电压稳定在35.0kV；升压过程中，泄漏电流随电压升高平稳增加；在35kV全压下，泄漏电流值在最初的1-2分钟内略有上升（吸收现象），随后趋于稳定，最后5分钟的电流值变化很小。
数据分析与判断：
试验结束，降压并放电。整理数据：10kV/2.1μA， 20kV/4.5μA， 30kV/7.2μA， 35kV初始9.0μA， 15分钟末9.3μA。
关键判断依据：1) 升压过程中电流-电压关系近似线性，无突变；2) 在35kV下，泄漏电流不随加压时间持续显著上升（稳定）；3) 三相试验数据平衡，A相数据与往年历史数据相比无明显增长；4) 绝对值（9.3μA）在规程和经验允许范围内。
综合判断：该电缆绝缘状态良好，无受潮或集中性缺陷特征，试验通过。
出具报告与归档：
将试验数据、升压曲线图（仪器可记录或手动绘制）录入标准化的《电力电缆试验报告》。
报告结论为“合格"，为电缆的继续安全运行提供了依据，并作为技术档案保存。
试验班组长评价：“直流耐压是我们的常规，看起来简单，但要真正做好、测准，对发生器要求很高。以前的老设备，电压指针会抖，读数费劲，遇到潮湿天气数据漂得厉害。现在这台高频的，电压数字显示，稳得很，说35kV就是35kV。最关键的是这个微安表，读数清晰稳定，我们观察1分钟内的电流变化，能看得清清楚楚。电缆好不好，不光看最后电流大小，更要看升压过程是不是平滑、稳压期间电流是不是平稳。这台设备给出的数据，让我们下判断时心里特别有底。选择一台好的直流高压发生器，就是为我们日常的预防性试验工作，配备了一把刻度精准、握持稳定的‘标尺’。"
武汉特高压电力科技有限公司在电力测试仪器领域，深刻理解直流耐压试验作为设备状态评估“第一道关卡"的重要性。公司开发直流高压发生器，并非追求功能的繁杂，而是聚焦于电压输出的稳定性、电流测量的准确性与现场操作的可靠性这些基础而关键的属性。通过应用高频技术和数字化控制，公司旨在将这一经典试验工具提升至新的性能水平，为用户提供清晰、可信、可重复的试验数据，夯实状态检修的数据基础。这体现了公司致力于通过持续的技术改进，巩固电力安全运维的基石，助力用户实现更精准、更高效的资产健康管理的务实理念。
“直流高压发生器哪个牌子好？"这个问题的答案，在电力运维数据化、精准化需求日益提升的背景下，愈发回归到设备最本质的性能：能否提供纯净稳定的直流高压，能否实现精密可靠的微电流测量，以及能否确保每一次试验过程的安全与规范。好的直流高压发生器，意味着它能将抽象的“直流耐压试验"转化为一组组稳定、可溯、可分析的数据，让绝缘状态的评估摆脱模糊的经验判断，建立在坚实的量化基础之上。武汉特高压直流高压发生器，通过其高频倍压整流技术、高稳定度输出与精密微电流测量系统的核心设计，成功地将这一基础试验装备从传统的模拟式、粗放型，升级为数字化、精准化的现代检测仪器。因此，选择这样一款产品，意味着您不仅为班组更新了一套试验设备，更是为您所执行的每一项基础预防性试验，确立了更高标准的“数据产出门槛"。这或许正是衡量“直流高压发生器哪个牌子好"时，一个深刻彰显专业根基与品质承诺的价值维度。
