技术文章
无线高压核相器通过非接触方式感知高压线路的相位信息，并利用无线通信技术跨越空间障碍，实现两个被测点之间相位的实时、直观比对，其核心价值在于将高风险作业转化为标准化安全流程。
一、 核相的目的、传统方法局限与无线核相优势
核相的根本目的：确认待连接或并列的两端电源（或线路段）的A、B、C三相电压在相位上是否严格一一对应（即同相）。只有同相（相位差接近0°）才能进行合闸操作，否则相位差120°或180°将导致巨大环流或短路。
传统核相方法的局限：
有线核相棒（电压互感器法）：需要敷设长长的测试线跨越可能存在的障碍物（如道路、沟渠），不仅繁琐、效率低，更存在测试线拖地、缠绕、绝缘破损导致人员触电或短路的风险。
存在感应电压干扰：在复杂的多回线路或变电站内，感应电压可能影响核相结果的判断。
安全距离要求高：操作人员需靠近带电体使用绝缘杆连接，对安全距离和个人防护要求高。
无线核相器的核心优势：
安全距离作业：操作人员可在距离带电体数米乃至十数米外的地面进行操作，通过绝缘杆将传感器挂接或靠近导线，无需直接电气连接，大幅降低人身风险。
高效便捷：省去了冗长的测试线，尤其适用于跨越障碍物、长距离或变电站内不同间隔的核相。
结果直观智能：接收主机直接显示相位差、相序关系，并以语音、灯光等多种方式提示“同相"或“异相"，判断直观，降低了对人员经验的依赖。
二、 系统工作原理与关键技术

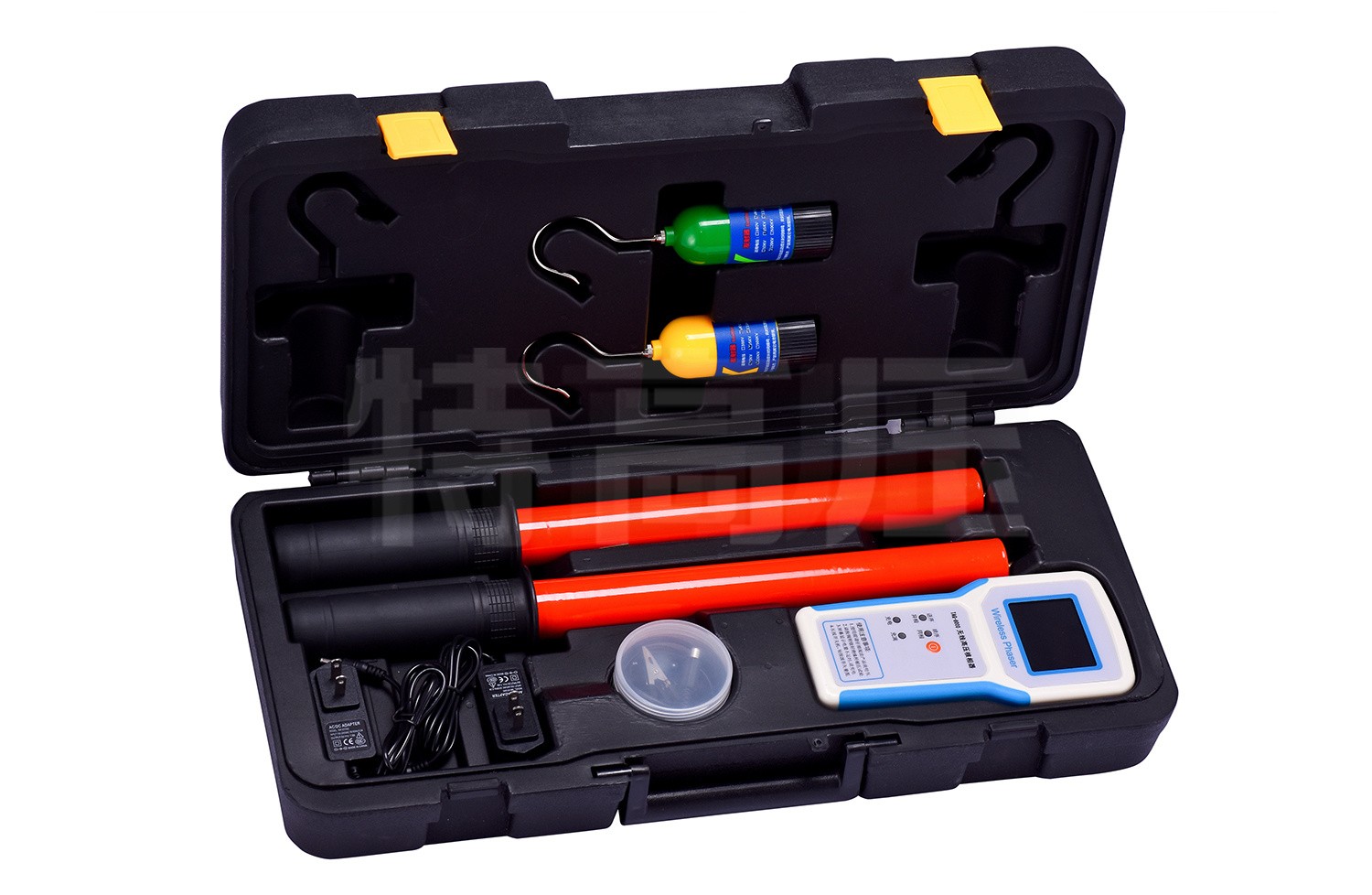

一套典型的无线高压核相器通常由两个（或多个）发射器（X、Y）和一个接收主机（H）组成。
非接触式相位信号采集（发射器端）：
传感器：发射器前端采用高输入阻抗的电场感应传感器（如电容分压原理），当靠近或通过绝缘杆接触高压导线时，能非接触地耦合到线路的工频电压信号。
信号处理：耦合到的微弱信号经过放大、滤波、整形等处理，提取出与线路电压同频同相的基准方波或数字信号。此信号精确反映了该被测点的瞬时相位。
无线同步传输技术：
这是保证比对准确性的核心。两个发射器将处理后的相位信号，通过专用的无线通信模块（如433MHz、2.4GHz）实时发送给远处的接收主机。
同步性保障：关键在于解决两个发射器采集信号的“时间同步"问题。先进的设计采用高稳定度时钟芯片与无线同步协议，确保两个发射器在同一时间基准下工作，或者接收主机能精确补偿无线传输带来的微小延时，从而保证从不同地点采集的相位信号在时间轴上是严格对齐的，可进行精确比较。
智能相位比对与结果显示（接收主机端）：
接收主机同时接收来自两个发射器的信号，实时计算两个信号的相位差值（ΔΦ）。
智能判断：根据预设的阈值（如相位差小于20°判为同相），主机自动判断并显示结果。
多模态提示：通过液晶屏显示精确的相位差度数、相量图；通过不同颜色的LED灯（如绿色同相、红色异相）提供醒目提示；通过语音播报“同相"或“异相，请检查"，方便在嘈杂或视线不佳的现场使用。
高绝缘与抗干扰设计：
绝缘强度：发射器外壳、绝缘杆及连接部件具有足够的绝缘等级（如10kV、35kV、110kV对应不同长度和等级的绝缘杆），确保操作者安全。
电磁兼容性：电路设计具备良好的抗干扰能力，能抑制现场常见的工频谐波、无线电干扰等，保证在变电站等强电磁环境下稳定工作。
三、 现代智能核相系统的功能扩展
武汉特高压电力科技有限公司的无线高压核相器，在基础相位比对功能上，集成了更多实用特性：
宽电压等级自适应：一套仪器通过更换或调节传感器灵敏度，可适用于从10kV到500kV甚至更高电压等级线路的核相，通用性强。
远程核相与距离扩展：无线传输距离可达数十米至数百米，满足变电站内不同配电装置间或一定距离架空线路的核相需求。
相序测量功能：不仅能判断单相是否同相，还能通过依次测量三相，自动判断两侧电源的相序（正序/反序）是否一致。
电压等级验电功能：部分型号可通过信号强度大致判断线路是否带电及电压等级范围，一机多用。
数据记录与管理系统：可存储核相结果（时间、地点、相位差、结论等），并通过USB或蓝牙导出数据，生成电子化记录，便于存档和追溯。
智能终端APP支持：可通过手机APP连接接收主机，在手机上进行操作、查看结果和管理数据，更加便捷。
四、 核心应用场景与价值体现
无线高压核相器是电力系统倒闸操作、检修作业和新设备投运中的标准安全工具：
双电源用户投运验收：确认用户侧进线相位与电网侧电源相位一致。
环网柜线路合环操作前：核对两条准备合环线路的相位。
输电、配电线路检修后恢复送电：检修段两端相位核对，防止误送电至异相线路。
变电站内新增间隔投运：核对新间隔与运行母线的相位。
发电厂厂用电系统切换：核对备用电源与工作电源的相位。
电缆线路安装后：核对电缆两端相位，确保电缆敷设和接线正确。
对于用户而言，一套性能可靠的无线高压核相器带来的核心价值是：将操作安全风险降低，通过技术手段强制进行合规核相，从根本上杜绝因相位错误导致的恶性事故；大幅提升现场工作效率，无线化设计使核相工作变得快速、轻松，尤其适合复杂地形和变电站内作业；降低对人员技能和经验的依赖，直观的智能判断使核相工作标准化，新员工也能快速掌握；实现安全作业的数字化记录，电子化数据便于管理、审计和责任追溯。
五、 选购时的综合评估要点
面对“哪个厂家好"的询问，建议用户从测量可靠性、操作安全性、环境适应性及功能实用性等维度进行专业考量：
相位测量准确性及同步技术：相位差测量精度（如±1°）是多少？采用何种技术确保两个远端采集信号的同步性？这是核相结果可信的基石。
无线传输稳定性与抗干扰能力：在变电站强电磁环境或有一定遮挡的现场，无线信号传输是否稳定、不间断？传输距离是否满足实际工作需求？
绝缘安全与防护等级：绝缘杆的耐压等级和有效绝缘长度是否明确标注并高于目标应用电压等级？发射器本体是否具备足够的防摔、防雨设计（IP等级）？
结果判断的直观性与可靠性：显示界面是否清晰？声光提示是否醒目、明确？是否存在误判的可能性？
功能集成与易用性：是否具备相序判断、验电等辅助功能？操作流程是否简洁，电池续航是否满足一天工作需求？
厂家的专业支持与服务：核相器关系重大操作安全。厂家是否理解各种核相场景？能否提供清晰的操作培训、规范的绝缘杆预防性试验指导以及及时的技术支持？
总结
武汉特高压电力科技有限公司的无线高压核相器，通过融合非接触传感、高精度无线同步与智能判断技术，为电力系统各类合环、并列操作提供了安全、高效、可靠的相位核对解决方案。用户在探寻“哪个厂家好"时，实质上是在为每一次关键的电网操作寻找一位忠诚、敏锐的“安全前哨"。通过系统性地审视仪器在测量准确性、同步可靠性、操作安全性以及环境适应性等方面的表现，用户可以有效地甄选出那套能够将安全规程转化为简便、可信操作流程的专业工具及其提供者，从而在保障电网操作安全、提升运检效率的实践中，构建一道智能化的“相位安全防线"。
