在遍布电网的防雷体系中，氧化锌避雷器（MOA）是抵御过电压冲击的实体屏障，而其肩部或底座上安装的放电计数器（或监测器），则是记录这些防御行动的“黑匣子"。每一次成功的动作，都意味着一次潜在的设备绝缘危机被化解。计数器所累积的数字，不仅是评估线路雷击活动频率、定位多雷区段的直观依据，更是判断避雷器自身是否经历了严重冲击、是否需要加强监测或提前轮换的关键参考。然而，这个常年暴露在户外、结构相对简单的装置，其内部机械机构可能卡涩、电子元件可能老化、密封可能失效，导致该“记录者"失准——该动时不动，或误动。失准的计数器，会使宝贵的运行数据失真，误导运维决策。因此，定期对放电计数器进行现场校验，确保其记录功能可靠，是维护防雷系统“数据链"完整性与可信度的基础环节。武汉特高压电力科技有限公司的避雷器放电计数器测试仪，正是为高效、可靠地完成这项基础而重要的工作而设计。

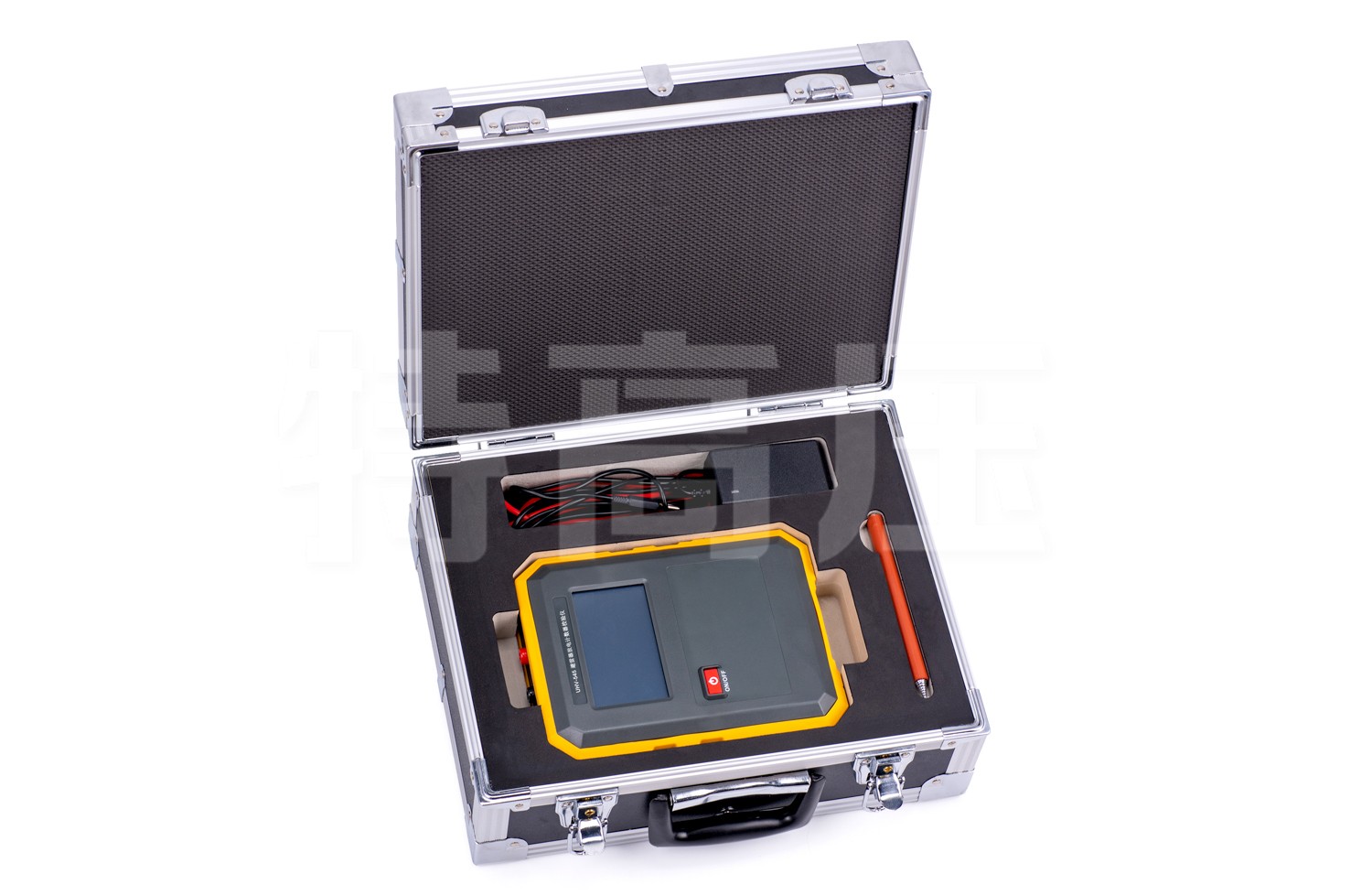

武汉特高压的放电计数器测试仪，其设计目标是在现场条件下，安全、便捷地模拟出避雷器动作时流过计数器的电流，从而验证其响应性能。
1. 可编程标准冲击电流发生：
仪器内置高压储能电容和智能控制电路，能够产生符合国际标准（如IEC 60099-5、GB/T 7327）的模拟雷电流冲击波形，常见的有8/20μs（模拟雷电波）和4/10μs（模拟操作波）。用户可根据被校计数器的类型和校验要求，灵活设置冲击电流的峰值（如50A至10kA可调）和冲击次数。这种可编程性使得它可以适配从灵敏度高的监测单元到需要较大能量才能动作的传统机械式计数器。
2. 多功能一体化测试能力：
一台设备通常集成多种测试模式，以应对不同类型的计数器：
动作可靠性校验：这是核心功能。通过输出设定次数和能量的标准冲击，直接观察计数器是否正常累加数字或指示灯是否正常闪烁，验证其基本动作功能。
直流高压测试：部分计数器内部含有并联的放电间隙或非线性电阻。仪器可输出直流高压，测试这些内部元件的绝缘电阻或动作电压，辅助判断其内部状态。
智能监测单元功能验证：对于带有微处理器和通信接口（如RS485、无线）的智能监测单元，仪器在触发其动作的同时，还可通过配套的便携式终端或软件，验证其能否正确记录事件（包括时间、电流峰值估计等），并成功将数据上送至后台系统，实现“动作-记录-上传"全流程校验。
3. 安全便捷的现场操作设计：
考虑到现场多在带电设备附近或高空作业，仪器通常采用锂电池供电，免除拖拽电源线的麻烦与风险。测试接线简单，一般只需将仪器的输出端通过专用测试线夹接至计数器的两端（通常断开其接地线进行串联测试）。仪器本身具备完善的过载和短路保护，且采用绝缘良好的外壳和线缆，保障操作人员安全。轻巧便携的设计，便于运维人员携带至各个设备间隔进行作业。
4. 数据记录与管理：
测试完成后，仪器或配套的手持终端可以记录被校计数器的编号、位置、测试参数、动作结果等信息，并可通过蓝牙或USB导出，方便生成校验报告并更新设备台账，实现校验工作的电子化、可追溯化管理。
通过系统性的校验，可以发现并纠正台账中的“沉默"数据点。
案例：某地市供电公司——110kV城东变避雷器放电计数器年度普校
按照年度预防性试验计划，试验班需要对城东变电站内所有110kV和10kV等级的避雷器放电计数器进行现场校验。他们使用了武汉特高压的FLC-1000型避雷器放电计数器测试仪。
校验工作逐间隔进行。对于传统的指针式或数字机械式计数器，测试人员选择“8/20μs，峰值5kA，单次冲击"模式。在站内大多数计数器上，测试仪发出冲击后，计数器指针均能清晰地跳变一格，证明功能正常。
然而，在检查到一台110kV线路避雷器的计数器时，连续三次冲击，计数器指针均纹丝不动。测试人员初步判断该计数器内部机械机构可能锈蚀卡死。他们随即使用仪器的直流高压测试功能，对该计数器两端的绝缘电阻进行测量，发现阻值正常，排除了内部元件短路或击穿的可能。现场决定更换该计数器。
更换新计数器前，他们用测试仪对新计数器进行了动作测试和直流耐压测试，确认其功能完好后再安装。安装后，再次进行冲击测试，新计数器动作正常，数据被记录在案。
工作负责人总结道：“别看这个小家伙不起眼，如果它坏了不记录，我们就会丢失这条线路遭受雷击的历史数据。长期下去，可能会误判该线路的雷害风险等级。每年用这台仪器普校一遍，就像给每本‘雷电日记’的翻页功能做一次检查，确保日记本本身是好的，记下来的东西才可信。这次发现的故障计数器，我们及时更换了，保证了台账数据的连续性。"
武汉特高压电力科技有限公司在放电计数器测试仪这类“小"而“专"的产品上，同样体现了其务实的设计理念。产品不追求复杂的参数，而是聚焦于如何更安全、更高效、更可靠地完成现场校验这项具体任务。公司深入理解各类计数器的结构原理和常见故障模式，并将这些知识融入产品设计和使用指导中。其产品严格遵循相关校验导则，确保测试方法的规范性。这种对基础工作环节的重视和提供的可靠工具，使得武汉特高压的产品成为许多基层运维班组在执行标准化作业时的得力助手。
在数据驱动的现代电网运维中，数据的价值建立在来源可靠的基础之上。避雷器放电计数器所提供的动作次数，是分析防雷效果、评估设备运行环境、乃至辅助故障分析的基础数据源。对这个数据源的定期校验与维护，是一项保障数据质量的源头性工作。武汉特高压避雷器放电计数器测试仪，以其专业的模拟冲击能力、灵活的兼容性和便捷的现场操作性，将这项看似简单的校验工作变得标准化、电子化和可追溯。它帮助运维人员确信，台账上记录的每一个数字，都对应着一次真实发生的保护动作。因此，当运维团队询问“避雷器放电计数器测试仪哪家好"时，他们寻找的不仅仅是一台能“打火"的设备，更是一个能够系统化、规范化地保障其防雷基础数据真实可信的解决方案。选择这样一款产品，意味着为电网的雷电防护资产管理奠定了坚实可靠的数据基石。
